鋼格板在實際應用以其承載力大、高抗腐蝕，易安裝，不易積水等特點得到了多數工業廠礦認可，而鋼格板安全荷 載的 設計原則應是既能滿足構件的強度要求,也要滿足對剛度變形撓度的要求，對鋼格板產品的設計,鋼格板平臺承受設 計荷載時,其變形撓度不能大于跨距的1/200,最大不能超過10mm。除滿足上述要求外,所有平臺板還應符合下列規定:
①設計荷載值×1·5時,鋼格板不會產生永久變形;
②設計荷載值×3·0時,鋼格板不會產生斷裂。
設計計算方法
根據標準中的規定,鋼格板的剛度設計條件為最大撓度Dmax≤L/200,同時Dmax≤10mm這是比較明確的(L-跨距)。鋼 格板的強度設計 條件,主要是確定許用彎曲應力〔σ〕值的大小,對于Q235碳素鋼,其屈服強度σS=235N/mm2,斷裂強度σ b=375N/mm2。按標準中的規定,其許 用應力〔σ〕應滿足下列要求:
①按設計荷載值×1·5,鋼格板不產生永久變形 的條件,許用應力為〔σ〕<σS/1·5=157N/mm2。
②按設計荷載值×3,鋼格板不產生裂斷的條件, 許用應力應為〔σ〕<σb/3=125N/mm2。
對Q235碳鋼來講,許用彎曲應力〔σ〕=120N/mm2較妥。當跨距L較小時,一般是由強度條件決定安全荷載的大小,即 是以許用應力 〔σ〕確定允許的承載能力(包括均布荷載Pu及線荷載PL),并同時驗算撓度值小于L/200,且最大不超過 10mm。隨著跨距的加大,當校核驗算撓 度值D≥L/200,D≥10mm時則應以剛度條件確定其承載能力。此時以剛度條件確定 的Pu及PL值肯定能滿足強度條件的要求,即其彎曲應力〔σ〕。
鋼格板荷載計算

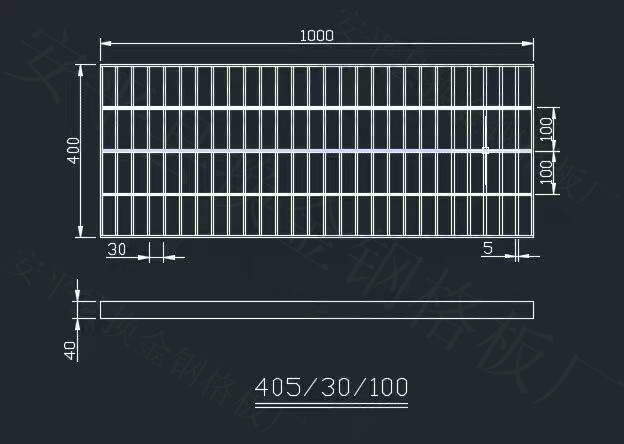

根據圖紙要求暫定選用的鋼格板型號為S655/40/100G（扁鋼中心距40mm，每米有26條扁鋼）
以圖紙梁跨距最大的鋼格板尺寸為例： 1005*1960LB
均布載荷要求：750kg/m2 集中荷載要求：1000kg/m2
鋼格板選型均布荷載是否滿足測算如下：
1、 §=758.5/(KN/m2)
2、 D（變形撓度，mm）根據以往工程經驗以保守點出發最大許用撓度為 1/200，即1960mm/200=9.8mm
3、 Pu（外加均布載荷）=750*9.8/1000=7.35KN/m2
4、 P0（鋼格板自重載荷）=150*9.8/1000=1.47KN/m2
5、 B（負載扁鋼中心距）40mm
6、 b（負載扁鋼厚度）4.75mm
7、 t（負載扁鋼寬度）65mm
8、 型號：S655/30/100G，負載扁鋼寬度65mm，厚度4.75mm，及鋼格板自重 為1.47KN/m2
按鋼格板行業標準YB/T4001-2007中公式計算如下：
因此型號S655/40/100G鋼格板可以承載均布載荷750kg/m2滿足設計要求 。
鋼格板選型集中荷載是否滿足測算如下：
1、§=758.5/(KN/m2) ζ=1213.6(KN/m2)
2、D（變形撓度，mm）根據以往工程經驗以保守點出發最大許用撓度為1/200，即1960mm/200=9.8mm
3、P0（鋼格板自重載荷）=150*9.8/1000=1.47KN/m2驗
4、L(鋼梁跨距)1.96m
5、B（負載扁鋼中心距）40mm
6、b（負載扁鋼厚度）
7、t（負載扁鋼寬度）65mm
8、PL(外加線載荷) 1000Kg*9.8= 9.8 KN/m
按鋼格板行業標準YB/T4001-2007中公式計算如下 ：
因此型號S655/40/100G鋼格板可以承載集中載荷1000kg/m2滿足設計要求。
一般情況下荷載計算較為繁瑣，多以查表為主，可根據鋼格板YB/T4001.1-2007標準中的荷載標準進行查閱
